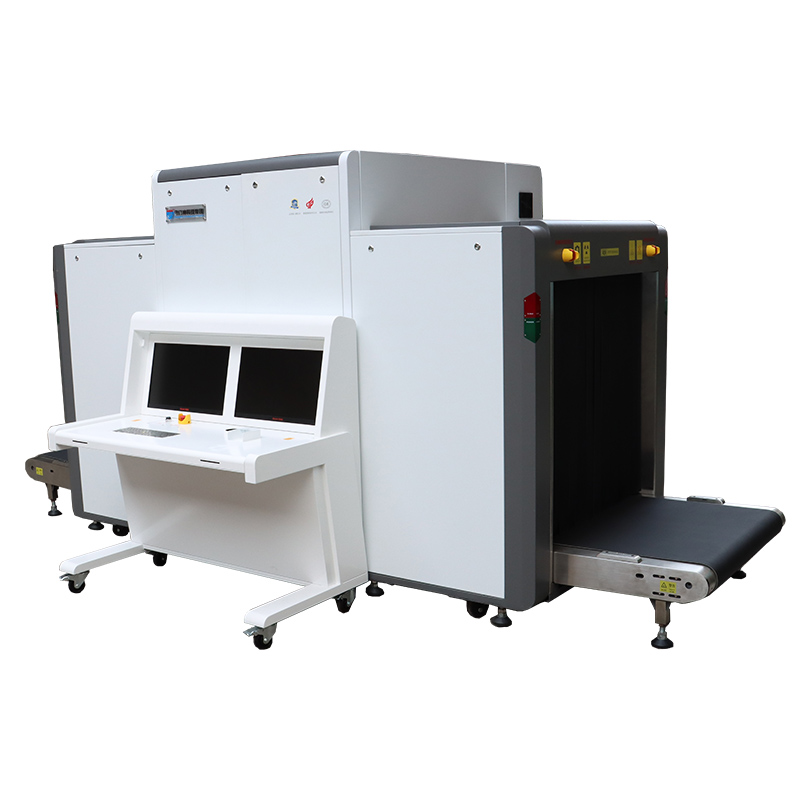

守门神SOMENS-100100D多能量双视角x射线安检机可穿透顶照视角 40mm、侧照视角 40mm 的钢板,线分辨率达到 0.0787mm 单根实芯铜线,具有一键开 关机、节能环保等特点。
产品类别:大型双视角安检X光机| 产品简介:
SOMENS-100100D(双视角)中型通道式 X 光机已通过公安部认证,性能参数国际领先,可穿 透顶照视角 40mm、侧照视角 40mm 的钢板,线分辨率达到 0.0787mm 单根实芯铜线,具有一键开 关机、节能环保等特点。具有先进的物质识别功能,能够根据被检测物的有效原子序数,分辨 出有机物、无机物和混合物,并赋予不同的颜色,有助于操作人员对图像进行识别和判断。
采用两组独立的 X 射线光源检查系统,从水平和垂直两个方向同时告诉采集图像数据,被 测物体即使任意角度摆放,都能立体输出物体轮廓,有效辨别物体形状,解决由于遮挡导致的 漏检、误检等问题。
主要用来检测中小型货物、包裹、邮件、箱包等物件中所隐藏的违禁物品和易燃易爆品, 如管制刀具、枪支、烟花爆竹、酒精乙醇、汽油硫酸等。
开发并导入危险品AI智能识别预警功能,具有以下功能及特点:
●智能识别管制刀具及利器。管制器具,枪支,锂电池和充电宝、压力容器各种类型液体容器等30类禁限物品井支持定制增加新的违禁品类别。
●智能预警:实时分析识别安检图像。并对设置的可疑物品进行声光报警
●机器自学习:支持通过在线算法引擎,持续提升设备的识到效果及识别范围
●远程服务:实时支持通过有线/4G/5G网络,对设各进行实时动态监测、故障远程诊断和技术支持
●设备联动:与安检机设备的数据实时交互,并支持同步开关机
●定制开发:支持接入各种安检设备数据,井进行系统化定制开发
●安检设备和数据管理:建立设备信息录入和管理,可进行设备分类、查询、统计,并基于设备应用部署情况,进行变更等管理
●实时动态监测:支持对安检设备的开关机、图像生成、运行负荷等情况进行全局或单点的实时监测
●故障预警:在安检设备发生故障时可根据故障类型、故障时间、故障等级进行远程报警,支持短信等多种通知方式
●远程运维诊断:远程收集安检设备的信息日志,便于技术人员进行设备运维及故障分析和诊断
算法训练引擎
●通过收集安检图像,持续进行自学习升级以提升现场的识别效果和识别范围,并支持定制新增种类的识别
●远程升级:支持通过平台远程升级安检机的智能识别算法
| 产品特点:
▲ 图像清晰,线分辨率为 0.0787mm(40AWG),穿透力顶照视角 40mm、侧照视角 40mm 钢板。
▲ 采用英国进口 Sens-Tech 采集系统、日本滨松(Hamamatsu)原装探测器、双数字化射线源 等高端优质品牌,质量性能稳定,为国内最高配置。
▲ 采用 21.5 寸 1920*1080 高分辨率液晶显示,图像更清晰。
▲ 机架四周覆盖 2-6mm 铅皮对其无死角防护,拥有极低的射线泄露剂量率,极低的射线泄露 剂量率,设备周边辐射剂量率接近天然本底水平,符合国际国内健康安全标准。
▲ 彩色/黑白图像切换,有机剔除、无机剔除,便于分清物体类型。
▲ 多种图像实时处理功能如超增、局增、平滑处理、高穿、超穿、低穿、增亮、减暗、灰扫、
直方图均衡、可疑有机物增强显示、魔镜、可变吸收率、放大、缩小等,进一步增加图像清晰 度,并且可以一键还原到初始图像显示,操作简单方便。
▲ 提供自动感应功能达到节能环保、方便操作人员使用,绿色节能,延长设备使用寿命。
▲ 物品类型辅助探测功能:扫描过程中可自动识别被检物中易燃易爆有机物、金属无机物并 以不同颜色方框分类框出。亦可对穿不透区域给予特别颜色框选提示。
▲ 提供危险品图像插入功能(TIP 功能),方便操作人员图像识别能力的训练和辅助考核,提 高操作人员工作能力及其警惕性。
▲ 快速急停:根据实际操作情况可任意使用软件或者硬件紧急停止设备来应对各种突发情况。
▲ 演示系统模拟设备日常工作,可用于对相关人员对系统操作及图像识别能力的培训和考核。
▲ 根据人体工程原理设计专用键盘、图像显示及人际交互界面,有效提高设备使用的简易性。
▲ 专为安检工作设计的远程控制操作台:采用翻盖式防爆屏设计,可有效预防非工作时间外 力爆屏及非授权人员胡乱操作设备;操作台配置高清显示器和全新工艺安检机设备专用金属拉 丝键盘,满足日常安检机设备使用过程中的各种操作。
▲ 表面钻石纹面印花,使用中更耐切割、耐刮花;3mm 厚度更耐拉伸、不易变形;表面静电处 理,使用时不易被污染。
▲ 选用国标 304 不锈钢、2-3mm 国标冷轧板及方通钢材,融合先进的工艺,结构稳定牢固、防 锈防腐防线缆损伤。
▲ 设备外表面 1m 任意处整机噪声不超过 52dB(A)。
SOMENS-100100D大型多能量双视角X射线安检设备主要用于交通部门汽车站、火车站、机场、地铁、体育文化场所、大型活动、及其他公共场所的重要部门。主要用来检测大件货物、大件箱包、手提箱、拎包、背包等物件中所隐藏的违禁物品如枪支、刀具、雷管、烟花爆竹等。
通用指标 |
|
通道尺寸 |
1000mm(宽)*1000mm(高) |
传送带速度 |
0.22m/s |
最大负荷 |
200kg |
线分辨力 |
顶照视角:Φ0.0787mm 金属丝 侧照视角:Φ0.0787mm 金属丝 |
穿透分辨力 |
顶照视角:Φ0.127mm 金属丝 侧照视角:Φ0.127mm 金属丝 |
空间分辨力 |
顶照视角:水平:Φ1.0mm,垂直:Φ1.0mm 侧照视角:水平:Φ1.0mm,垂直:Φ1.0mm |
穿透力 |
顶照视角:40mm 钢板 侧照视角:40mm 钢板 |
X 射线发生器 |
|
数字接口 |
管电压 80-160KV(可调),电流 0.3-1.2mA(可调) |
冷却/工作周期 |
密封式油冷/100% |
图像处理系统 |
|
图像增强功能 |
彩/黑、有机剔除、无机剔除、超增、局增、平滑处 理、高穿、超穿、低穿、增亮、减暗、灰扫、直方图 均衡、可疑有机物增强显示、魔镜、可变吸收率、放 大、缩小。 |
放大缩小与局部放大 |
图像放大与缩小(2~64 倍任意缩放);支持局部放大 功能 |
安全环保设计 |
|
单次检查剂量 |
3.0μgy |
射线泄露剂量率 |
0.08μgy/h |
环保设计 |
双层错缝布置 0.35mm 铅当量铅帘,超厚 2-5mm 铅板 确保设备安全可靠。 |
系统功能 |
开机自检、多级用户管理、图像管理、TIP 管理、曲线诊断、键盘诊断、设备信息查询、多格式图像导出、 OSD 操作功能、远程操作软件、一键关机、超薄物检测功能、双向检测功能、自定义组合键、计时及计数功 能、人脸识别功能(选配功能)、人流量统计功能(选配功能)、X 射线发生器监控功能 |
安装数据 |
|
外形尺寸(不含接物架) |
3913mm(长)*1655mm(宽)*1801mm(高) |
整机重量(不含接物架) |
1120KG |
工作电压 |
220VAC(±10%) 50/±3HZ |
功耗 |
613w |
